承包商的目标是最大限度地提高劳动和材料效率。在资源效率日益提高的背景下,后者在木结构建筑中也发挥着重要作用。德国房屋建筑商Holzhaus Fabrik向我们展示了如何实施窗过梁构造,以应对这些复杂的挑战。 木结构建筑中过梁的尺寸受三个主要因素的影响:结构设计和楼板构造决定高度,而墙深决定宽度。这通常需要使用大型和重型构件。这些构件的加工难以控制。此外,材料用量也极大。同时,实心构件中并无放置卷帘盒的空间,特别是当需要落地窗时,这种结构达到了极限。大量的垂直木材也增加了楼面沉降的风险。这种沉降会带来安全隐患,尤其是在多层建筑中。这些都是Holzhaus Fabrik面临的典型挑战。这家拥有42名员工的新公司专门从事多层住宅建筑、公共建筑和学校的现代化建设。 ![](http://www.paper.com.cn/image/upload/202309/16958657876642.jpg)
注释:由Kerto LVL单板层积材制成的过梁具有高静态和高质量的L形构造。 照片来源:Holzhaus Fabrik 建筑要求 “落地窗在多层住宅建筑和独栋房屋中均有需求。例如,对于2.5米的房间高度,窗户高度通常必须达到2.4米,因此过梁高度仅为100毫米。同时,过梁必须与外立面齐平,并应避免热桥。我们还需要足够的遮阳帘空间。” Holzhaus Fabrik创始人兼董事总经理Heiko Dietzenbach解释道。传统的解决方法要么增加墙壁厚度,要么调整房间高度或降低窗户高度。然而,更大的墙壁厚度会导致材料消耗增加,同时减少可用空间。如果房间高度增加,不仅增加成本,而且在极端情况下,可能意味着一层楼的损失——因此,若屋檐或屋脊高度固定,居住空间将缩小。视觉损失也是其缺点之一。因此,通常针对大型的建筑构件横截面,不可能满足所有不同的要求。 高性能单板层积材 Holzhaus Fabrik采用一种细长的高性能材料Kerto LVL代替了过梁的实心截面。这种资源高效型产品由三毫米厚的针叶木胶合板组成,胶合板通过粘合形成连续的木块。然后将木块切割成一定长度,并锯成LVL横梁或板材。 ![](http://www.paper.com.cn/image/upload/202309/16958658581521.jpg)
注释:单板层积材采用垂直安装方式,横截面尺寸小,因此具有出色的结构承载能力。可以轻松实现高达四米的窗宽。 照片来源:Holzhaus Fabrik Holzhaus Fabrik使用Kerto LVL Q板制成的横梁作为窗过梁。独立的单板层采用纵向和横向排列,材料承受高双轴向载荷,同时实现细长的建筑构件。它确保了出色的尺寸稳定性,并提高了板材的横向强度和挺度。 垂直安装实现狭窄的横截面 “单板层积材采用垂直安装方式,横截面尺寸小。同时,它具有出色的结构承载能力,允许窗户宽度达到4米。我们把过梁做成L形,将支撑条固定在边梁上。”Dietzenbach解释道。最大跨度为6米的楼板位于L形构造上。承载支撑由支柱提供。因此,负载不会越过 L 形构造的支撑区域。材料提供的剪切强度使得楼板能够连接至过梁部件的下边缘。在立面侧,垂直安装的狭窄横截面为卷帘和百叶窗帘方案创造了空间。 标准化生产 从Dietzenbach的角度来看,Kerto LVL在工厂加工方面也给人留下了深刻印象:“高尺寸精度对我们来说是一个重要因素,因为我们是全自动化生产。凭借其材料特性,Kerto LVL还能针对不同要求实现高度标准化。这种材料直挺无翘曲。因此无需返工,可以最大限度地提高生产速度。当我们对墙端(即窗框和门框)的面差有很高的要求时,这种材料尤其适用。”材料本身可以用螺丝、钉子固定或用胶水粘合。材料加工可以采用标准工具。由于Holzhaus Fabrik在所有楼面类型中均采用标准构造,并且对外部百叶窗和卷帘方案也采用了标准构造,高重复程度也降低了出错的可能性。 ![](http://www.paper.com.cn/image/upload/202309/16958659096637.jpg)

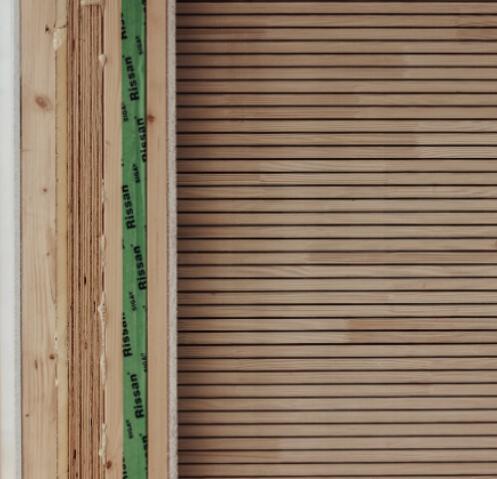

过梁仰视图:L形构造中使用Kerto LVL让过梁和天花板处于同一水平。 照片来源:Holzhaus Fabrik 减少材料、成本和负荷 Kerto LVL异常坚固和高效,因此减少了材料消耗。根据Holzhaus Fabrik的计算,与传统方法相比,采用Kerto LVL制造的低过梁可以节省高达20%的成本。由于优化了材料的使用和更窄的壁厚,构件的总重量更轻,尺寸也更小。这意味着每台运输工具的装载量增加,同时可以减少施工现场所需起重机的容量和占地面积。这对成本也有积极影响。 高质量标准 最后,Kerto LVL的窗过梁也给人留下了深刻的印象。该材料干燥不收缩、不沉降。由于使用较少的垂直木材,因此通常沉降较少。如果沉降导致裂缝,也会带来视觉问题。这是因为单板层结构减少了垂直木材的用量。当过梁在施工现场上被制成L形构造时,气密层的施工也得到了简化。传统气密膜采用粘贴的方式安装,楼面系统位于顶部,气密膜采用环回式设计,该过程对于角落的细节来说特别复杂。 Kerto LVL使过梁构造对安装人员更加有效和安全。同时,它是一种现代解决方案,可满足建筑师和建筑商的设计和功能需求。 ![](http://www.paper.com.cn/image/upload/202309/16958659412930.jpg)
注释:对于落地窗,房间高度和窗户高度之间的微小差异为过梁提供的空间极其有限。十厘米长的窗过梁采用Kerto LVL制作可节省材料和空间。
|
